| MOQ: | 20 PCS |
| standard packaging: | Contenitore di cartone |
| Delivery period: | 30 giorni lavorativi |
| Metodo di pagamento: | L/C |
| Supply Capacity: | 300 PCS/Mese |
Motore integrato di azionamento e controllo per applicazioni industriali difficili
| Modello di prodotto | tensione di ingresso |
Corrente di uscita massima / coppia, velocità massima, potenza massima (S2=2min) |
Corrente di uscita nominale / coppia Velocità Potenza nominale (S2=15 min) |
ri |
| VA-DR-E184P14-80 | 80 V | 279A/116N.m1800r/min22KW |
184A/76N.m1800r/min14KW |
|
| condizione ambientale | |||
Progetto |
Chiedilo. |
||
| Temperatura di conservazione | -40°C~95°C | ||
| temperatura di funzionamento | -30°C~55°C | ||
| Condizioni calde e umide | 40±2°C,90% ∼95% | ||
livelli di protezione |
Protezione IP67 | ||
sopra il livello del mare |
Meno di 1000 metri, più di 1000 metri diminuiti e 1% diminuiti per ogni 100 metri aumentati | ||
| atmosfera salata | Il periodo di prova non deve essere inferiore a 96 ore e il regolatore deve funzionare normalmente dopo la prova. | ||
| le specifiche tecniche | |||
| Tabella 10: Indicatori tecnici | |||
| potenza di ingresso | tensione nominale | 80 V di corrente continua | |
| Voltaggio di ingresso minimo | 56 V di corrente continua | ||
| tensione di ingresso massima | DC 96V | ||
| tensione di partenza | 48 V di corrente continua | ||
| potenza di uscita | corrente nominale (A) | Cfr. punto 2.1.1, Tabella 3 | |
| frequenza di uscita | 0.00~300.0Hz |
||
| caratteristica di controllo | metodo di controllo | Vettore a circuito chiuso, modalità IF e modalità VF | |
| Frequenza PWM | 2 KHz ~ 8 KHz (impostabile) | ||
| Corrente di ingresso di fine logica | < 10 mA |
||
| protezione da sovratemperature | Preavviso a 75°C, protezione da sovratemperature a 95°C | ||
| Resistenza dell'isolamento del radiatore | 500Vac | ||
| livelli di protezione | Protezione IP67 | ||
| metodo di raffreddamento | raffreddamento naturale | ||
| Funzione di rilevamento della posizione superiore da parte del computer | Determinazione dello stato della forma d'onda, rilevazione dello stato della porta I0, parametri di caricamento e download online | ||
| CANcomunicazione aperta | Comunicazione CAN ad alta velocità, in grado di monitorare in modo stabile e tempestivo lo stato di funzionamento dell'unità | ||
| funzione difensiva | Protezione da sovratensione; protezione da sovratensione; protezione da sovratemperatura; protezione da cortocircuito; protezione da sovraccarico; guasto dell'aspirazione del contattore; guasto dell'apertura del contattore;rilevamento di corrente protezione anormaleKSI inizia protezione anormale; fallimento dell'encoder; fallimento della comunicazione CAN. |
||
| ambiente | Dove utilizzare | Nessuna condensa, ghiaccio, pioggia, neve, grandine, ecc., radiazione solare inferiore a 700 W/m2, pressione 70 ~ 106 kPa. | |
| sopra il livello del mare | Meno di 1000 metri, più di 1000 metri diminuiti e 1% diminuiti per ogni 100 metri aumentati | ||
| temperatura ambiente | -30°C ~ + 55°C (temperatura ambiente 40°C ~ 55°C, scendere) | ||
| umidità | 5% ~ 95% RH, condensazione di perline anidroide | ||
| Temperatura di conservazione | -40°C~+90°C | ||

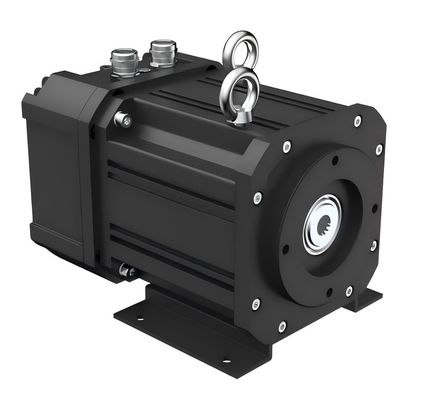

La macchina all-in-one da 80 V integra il motore e il controller, soddisfacendo l'elevata protezione IP67, rendendo lo spazio compatto.risparmia ai clienti il cablaggio dei motori e degli azionamenti in loco, riducendo i costi.
|
|
