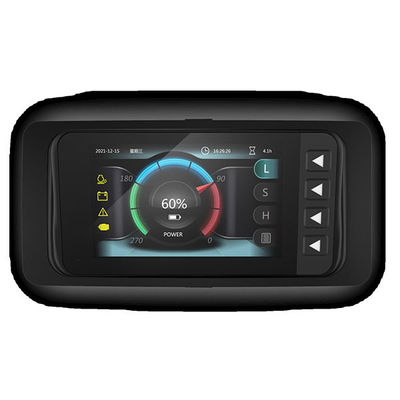

Display board specializzato per scavatori con unità di funzionamento elettronica per macchine di sollevamento con adattabilità a ambienti difficili
Questo gruppo di strumenti è un'unità elettronica specializzata progettata per macchine mobili per la costruzione, con l'obiettivo di fornire ai clienti prestazioni di facile installazione e affidabilità.e terminale di interazione uomo-macchina trasparenteL'insieme degli strumenti tiene pienamente conto del duro ambiente di lavoro dei veicoli mobili all'aperto, ha un'eccellente adattabilità ad ampie temperature, alta umidità, forte corrosione,e grandi vibrazioni, e può essere ampiamente utilizzato in settori quali macchine per scavi, macchine per la costruzione, macchine stradali, macchine per sollevamento, macchine per il disboscamento, macchine agricole e macchine per la perforazione delle rocce.
| Nome del parametro | Valori e descrizioni dei parametri | |
| microprocessore | ||
| processore | ST;180 MHz | |
| immagazzinamento interno | 32 MBytes | |
| Flash | 1MBytes | |
| memoria | 128MBytes | |
| Parametri elettrici | ||
| tensione di funzionamento | 9~36V (si raccomanda di lavorare a 12V o 24V) | |
| Nessun consumo di corrente di carico | 120mA ((@24VDC) | |
| Fonte a pressione costante di 5 V | Corrente massima 0,3A | |
| Determinazione della potenza | Funzione di rilevamento dell'alimentazione interna | |
| interfaccia di comunicazione | 1×CAN | |
| Parametro di visualizzazione | ||
| dimensione | 50,0 pollici | |
| rapporto di risoluzione | 800*480 | |
| il più grande splendore | 400 nit | |
| idoneità ambientale | ||
| temperatura di conservazione | -40°C+80°C | |
| temperatura di funzionamento | -20°C+65°C | |
| umidità relativa | 90%RH ((-10°C+85°C) | |
| resistenza all'impatto | 30g, 18ms, ((X,Y,Z) | |
| intensità di oscillazione | 10 g,630,0221 ~ 250 Hz, | |
| livelli di protezione | Protezione anteriore IP65 | |
| Nebbia anti sale | A 72 ore, a 35°C, HCl | |
| scarica elettrostatica | Contatto con aria a ± 8 KV con ± 15 KV | |
| idoneità ambientale | GB/T2423 ((IEC60068) | |
| affidabilità | GB/T5080 | |
| compatibilità elettromagnetica | ISO13766 | |
| Cassa con innesco | ||
| materiale di rivestimento | PC+ABS | |
| dimensione | 209mmx98mmx57mm | |
| connettore | 34 aghi 4-1437290-1 | |
| Configurazione della porta | ||
| Input digitale | 8 Strada | Alta o bassa efficacia tramite configurazione hardware; segnale di picco: 0~36V.DC |
| Immissione digitale | 6 Strada | Corrente di commutazione: 2A; 3 bassa potenza; 3 alta potenza (con 2 PWM). |
| lettura dell'input analogico | 6 Strada | 0 ~ 5V.DC, 0 / 4 ~ 20 mA; tipo di resistenza (200R ~ 1K); configurazione hardware. |
| Input di frequenza | 1 Strada | Il picco del segnale: 3V~36V.DC; gamma: 100 Hz~1 KHz; |
| Il motore guida l'uscita | 2 Strada | Capacità di carico: 0 ~ 3A; frequenza: 0 ~ 1 KHz; |
| CAN | 1 Strada | La velocità è facoltativa (125Kbit/s),CAN2.0B, ISO11898, SAEJ1939 |
| Voltaggio di uscita di riferimento | 1 Strada | 5V.DC0.3A; |
|
|
